Vad är skillnaden mellan en nätsladd och kabel?

1, trådklassificering

1. Säkerhetsföreskrifter: 1.1: UL/CUL (CSA) (USA, Kanada): huvudlinjetyper inkluderar: SPT-1, SPT-2, SVT, SJT, 1007, 1015, 2468, etc.

1.2: VDE (Tyskland) (VDE, CEBEC, KEMA-KEUR

1.3: CCC (nationell standard) linjer inkluderar huvudsakligen 52 (RVV), 53 (RVV), etc.

1.4: PSE (Japan) linjer inkluderar huvudsakligen VFF, VCTF, VCTFK, etc.

1.5: Standardlinjer och icke-markerande linjer i SAA och andra små områden.

2. Enligt strukturen: 2.1: enkel isolerad tråd (tråd med endast ett lager av isolator), såsom SPT-1, 1007, etc.

2.2: Täckt tråd (tråd med två eller flera lager isolering). Till exempel: SJT, HO3VVH2-F, 1185, etc.

3. Beroende på elektrisk prestanda: 3.1: ledningar och kablar: SVT, SPT-1, HO3VVH2-F, etc.

3.2: Elektroniska ledningar: 1007, 1015, 2468, 1185, etc.

(Trådar, kablar och elektroniska ledningar har alla skärmtrådar. Skärmtrådarna används främst för anti-interferens, aluminiumfolie, kopparfolie, vävning, lindning etc.)

2, Trådkonstruktion

Tråd består huvudsakligen av ledare och isolator.

1. Konduktör

1.1: Ledarmaterial: koppar, aluminium, järn, silver, guld, optisk fiber, etc; Bland dem är koppar den mest använda, och kraftledningen är huvudsakligen mjuk glödgad koppartråd. Koppartråd är uppdelad i blank koppartråd (AS) och förtennad koppartråd (TS).

1.2: Ledarstruktur: uppdelad i kompositledare och enkelledare (ledarens diameter har olika krav enligt olika säkerhetsföreskrifter).

1.3: Ledarresistans: UL/CUL-standard: 20 grader, 1m lång. Standardmotståndet för mjuk koppar med en skärarea på 1 mm2 är 0,017241 Ω.

VDE/CCC-standard: 20 grader, 1m lång. Standardmotståndet för mjuk koppar med en skärarea på 1 mm2 är 0,0195 Ω.

2. Isolator

2.1: Isolatormaterial: papper, bomull, färg, plast, gummi, glimmer, etc; Bland dem är plast den mest använda i elektriska ledningar. Plast inkluderar huvudsakligen PVC (polyvinylklorid), PE (polyeten), PP (polypropen) etc.

2.2: Isolationsresistans: det lägsta isolationsmotståndet för trådisolatorn specificerat av UL/CULF är 20 grader, 500VDC, 2,5M Ω/1KFT. VDE/CCC anger minimimotståndet för olika trådtyper vid 70 grader , 80-500VDC.

(Isolationsresistanstestmetoderna i UL/CUL- och VDE/CCC-standarderna är olika.)

2.3: Flamskydd av isoleringsmaterial:

2.3.1 UL/CUL är tydligt uppdelad i FT1, FT2, FT4, FT6 och VW-1; FT1 eller VW-1 är det vanliga kravet för UL för ledningar, och CUL (CSA) kräver i allmänhet bara att uppfylla FT2-standarden.

2.3.2 VDE/CCC och andra har också specifika krav på isoleringsmaterials motståndskraft mot brännbarhet, men det finns ingen specifik skillnad ännu.

2.4: Isolator tål spänning: olika säkerhetsföreskrifter har olika krav för olika ledningar:

UL/CUL är generellt uppdelad i: 30, 90, 125, 300, 600, 1000V;

VDE/CCC är generellt uppdelad i 300/300V, 300/500V och 470/750V.

2.5: Isolationstemperaturbeständighet: UL/CUL är vanligtvis uppdelad i 60 grader, 75 grader, 90 grader och 105 grader; VDE/CCC är generellt uppdelad i 70 grader och 90 grader.

3, Identifiering

1. Identifieringsmetod: oljetryck, djuptryck, prägling, trycktejp, etc.

2. Skyltavstånd: UL/CUL-regler under 610 mm; VDE föreskriver att märkningsavståndet på mantelytan är mindre än 550 mm; För isolerad yta utan mantel är avståndet mellan märkningstejpen mindre än 275 mm; Höljet som specificeras av CCC är mindre än 500 mm; Isoleringsytan är mindre än 200 mm.

3. Identifieringsinnehåll:

3.1: UL/CUL-krav (1) Tillverkare (fabriksnamn eller varumärke).

(2) Certifieringssymboler "UL", "CUL", "CSA".

(3) Filnr.

(4) Ledningsnamn.

(5) Ledarmodell och antal kärnor

(6) Nominell temperatur (60 grader kan markeras eller inte).

(7) Flamskyddsklass.

(8) Märkspänning (300V kan märkas eller inte)

(9) Om det är en vattentät linje är den märkt med "W" (vattentät inkluderar vanligtvis 60 grader, 75 grader och 90 grader, varav 60 grader kan markeras men inte anges; vattentät beskrivning: "vattentät 60 grader" .

(10) Specialmärken: allmänt köldskydd: - 40 grad, - 50 grad, - 60 grad, - 70 grad; Till exempel: låg temperatur - 50 grad ; Maskeringsmärke "sköld"; isoleringsmaterialmärke och jordledningsmärke när SPT-1, 2, 3 och HPN är 3-kärna.

UL/CUL-identifiering (exempel): UL E203743 SJTW 18AWG × 3C 105 grader VW-1 300V " vattentät 60 grader " LONG HUI CUL TYP SJTW 18AWG 3C 105 grader FT2 300V × 3.3: CCC (till exempel): LONG HUI 227 IEC 53 (RVV) 300/500V 3 0.75 mm × 2 90 grader CCC 2002010105024716 GB5023-1997

Del II: Plugg

1, Plugg klassificering

1: Säkerhetsföreskrifter: UL/CUL, VDE, CCC, T-MARK, SAA, BSI, etc.

2: Enligt struktur: underkontakter, uttag och kontakter. Stickkontakt och uttag är vanligtvis uppdelade i tvåpolig kontakt och tvåpolig jordkontakt.

3: Beroende på elektrisk prestanda: AC-kontakt och DC-kontakt.

2, Pluggkonstruktion

Pluggen består huvudsakligen av en plug-in ledare och en isolator.

1: Insticksledaren är huvudsakligen kopparledare.

2: Isolatorer inkluderar huvudsakligen PVC, PE, PP, etc.

3, Prestandakrav och märken på pluggar

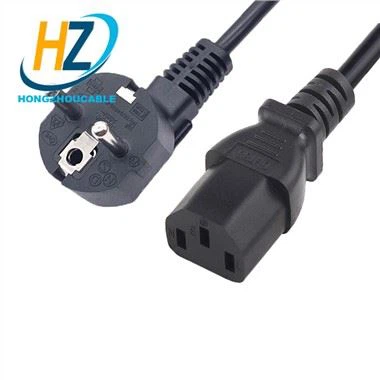

Prestandakraven och märkena för pluggar är i allmänhet oskiljaktiga från prestandan hos de kablar de är anslutna till. Därför hänvisar dess prestanda och etikett faktiskt till prestanda och etikett för kombinationen av stickpropp och kabel. Kombinationen av stickpropp och sladd kallas i allmänhet "strömsladd".

1: Nätsladdens fysiska prestanda har olika krav enligt olika säkerhetsföreskrifter (utelämnas).

2: Elsladdens elektriska prestanda (experimentell prestanda har utelämnats och säkerhetsstandarderna är följande):

2.1: UL/CUL kraftlednings märkström, spänningsvärde
